动态力传感器 Dynamic Force Sensor

石英晶体具有压电特性，当受到外力作用时，其内部晶格结构发生形变，导致正负电荷中心分离，在晶体表面产生电荷积累。电荷量与外力大小成正比，且电荷极性取决于力的方向。动态石英力传感器的原理基于石英晶体的压电效应，通过将外力转化为电信号实现动态力的测量，具有极好的动态力测量特性，刚度高，动态范围宽，上升时间快，可用频率范围宽等特点。广泛应用于：碰撞、跌落、疲劳、模态、断裂及动态力监测等领域。

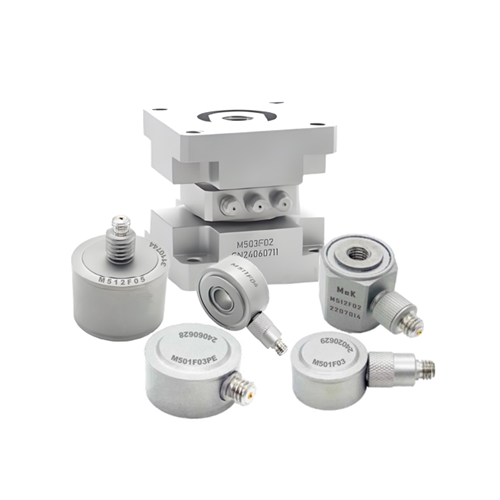

我司针对各类力测量应用场合特点，针对性推出多种高品质高精度动态力测量传感器，供用户选择：

1.单压型顶端出线动态力传感器

特点：承受单方向的压力，顶端出线方式，具有快速响应和高精度的特点，能准确测量瞬态压力变化。

典型应用场合：在脉冲力锤测试中，用于测量力锤敲击被测物体时产生的瞬态压力；在冲压机冲孔等快速压力变化的场合，实时监测压力变化。

2.单压型侧端出线动态力传感器

特点：承受单方向的压力，侧端出线方式，具有较高的刚度和稳定性，能承受较大的压力而不产生明显的变形。

典型应用场合：在包装跌落试验中，测量包装件在跌落过程中底部所受的压力；在冲压机冲孔过程中，测量冲压模具所受的压力。

3.拉压型动态力传感器

特点：能够承受拉力和压力，可同时测量动态的拉伸和压缩力，响应速度快，能及时捕捉动态力的变化。

典型应用场合：在工业自动化领域，可用于机械臂末端夹持力的测量，在模态测试中，测量激振器对结构施加的实时动态输出力。

4.力环动态力传感器

特点：提供较大安装面，具有较高的灵敏度和精度，准确测量动态力的大小。

典型应用场合：在航空航天领域，可用于飞机发动机叶片的振动和受力监测；在精密机械加工中，测量刀具在切削过程中所受的动态力。

5.三向动态力传感器

特点：可以同时测量三个正交方向上的动态力，提供全面的力学信息。

典型应用场合：在机器人技术中，用于测量机器人末端执行器在三维空间中所受的动态力；在汽车碰撞模拟试验中，测量车辆在三个方向上的受力情况。

一.单压-动态力-侧端输出-传感器

M501系列动态石英力传感器，采用石英晶体作为敏感件，采用高强度材料制作；具有极好的动态力测量特性，刚度高，动态范围宽，上升时间快，可用频率范围宽，结构坚石英动态力传感器及阻抗头固耐用，在较大的静载荷下检测微小的力变化，可准确测量瞬态冲击力；配套准静态电荷放大器，可测量准静态力；应用于：碰撞、跌落、疲劳、断裂及动态力监测等领域。

相关型号:M501F01-1,M501F01,M501F02,M501F03,M501F03PE

二.单压-动态力-顶端输出-传感器

M512F系列动态力传感器，针对特殊场合，需要从顶端输出的产品，承受单方向的压力；如脉冲力锤等；应用于包装跌落试验、冲击测试、循环冲击、碰撞测试、冲压机冲孔、模态测试等。

IEPE型号相关型号:M512F01,M512F02,M512F03,M512F04

电荷PE型号相关型号:M512F01PE,M512F02PE,M512F03PE,M512F04PE

三.拉压-动态力-传感器

动态石英力传感器，采用石英晶体作为敏感件，采用高强度材料制作；具有极好的动态力测量特性，刚度高，动态范围宽，上升时间快，可用频率范围宽，结构坚石英动态力传感器及阻抗头固耐用，在较大的静载荷下检测微小的力变化，可准确测量瞬态冲击力；配套准静态电荷放大器，可测量准静态力；应用于动态的拉伸与压缩、冲击和重复应用、跌落测试、材料测试等；选择时注意拉压量程不同。

相关型号:M502F01,M502F02,M502F03,M502F03PE

四.单压-动态力-环传感器

相关型号:M511F01,M511F02,M511F03,M511F04,M511F05,M511F06,M511F07,M511F08PE

五.三向-动态力-传感器

M503F三向石英力环能够同时监测三个正交方向的动态力（X,Y,Z）。该传感器提供了2个带4个螺孔的装配夹板，分别固定在传感器的两侧。应用于力限振动测试、测力仪、模态分析、切削力测试等场合。电荷和IEPE输出可选。

相关型号:M503F01,M503F02

‍‍‍

‍‍‍
